¿Qué es una Pinza Amperimétrica?

Una pinza amperimétrica es un instrumento de medición eléctrica que permite medir la corriente eléctrica (amperaje) en un conductor sin necesidad de interrumpir el circuito. Su diseño característico incluye una «pinza» o mordaza que se abre para rodear el cable por donde fluye la corriente. Este método de medición se basa en el principio de inducción electromagnética, donde el campo magnético generado por la corriente es detectado por la pinza y convertido en una lectura de amperaje.

Funcionamiento Básico de la Pinza Amperimétrica

El principio de funcionamiento de la pinza amperimétrica se centra en la ley de Ampere. Cuando la corriente eléctrica fluye a través de un conductor, genera un campo magnético a su alrededor. La pinza amperimétrica, al rodear el conductor, capta este campo magnético. Internamente, un transformador de corriente o un sensor de efecto Hall convierte la intensidad de este campo magnético en una señal eléctrica proporcional a la corriente que circula por el conductor. Esta señal es luego procesada y mostrada en la pantalla del dispositivo como una lectura de amperios.

Tipos de Pinzas Amperimétricas

Existen principalmente dos tipos de pinzas amperimétricas, cada una con sus propias características y aplicaciones:

1. Pinzas Amperimétricas de Corriente Alterna (CA).- Estas pinzas utilizan un transformador de corriente para medir la corriente alterna. Son ideales para aplicaciones donde se requiere medir la corriente en circuitos de CA, como en instalaciones eléctricas residenciales, comerciales e industriales. Su funcionamiento se basa en la inducción mutua entre el conductor y el transformador interno de la pinza.
2. Pinzas Amperimétricas de Corriente Continua (CC) y Corriente Alterna (CA).- Las pinzas que miden tanto CA como CC suelen incorporar un sensor de efecto Hall. Este sensor es capaz de detectar campos magnéticos estáticos (CC) y variables (CA), lo que las hace más versátiles. Son comúnmente utilizadas en automoción, sistemas de energía solar y otras aplicaciones donde se manejan ambos tipos de corriente.

Aplicaciones Clave de la Pinza Amperimétrica

La versatilidad de la pinza amperimétrica la convierte en una herramienta esencial en diversas áreas:

• Mantenimiento Eléctrico: Permite a los técnicos identificar sobrecargas, desequilibrios de carga y fallas en motores, transformadores y otros equipos eléctricos sin interrumpir su funcionamiento.
• Diagnóstico de Fallas: Facilita la localización de problemas en circuitos, como cortocircuitos o circuitos abiertos, al medir la corriente en diferentes puntos del sistema.
• Instalaciones Eléctricas: Es fundamental para verificar la correcta distribución de la corriente y asegurar que las cargas no excedan la capacidad de los conductores y dispositivos de protección.
• Eficiencia Energética: Ayuda a monitorear el consumo de corriente de equipos, permitiendo identificar oportunidades para optimizar el uso de energía y reducir costos.
• Automoción: En el sector automotriz, se utiliza para diagnosticar problemas en el sistema eléctrico del vehículo, como el consumo de corriente de la batería o el funcionamiento de los alternadores.

Calibración de su Pinza Amperimétrica: Garantía de Precisión

Para asegurar que su pinza amperimétrica proporcione mediciones precisas y confiables, la calibración periódica es crucial. En Certimet, nuestro laboratorio de metrología y calibración, acreditado por INACAL, ofrece servicios especializados para una amplia gama de instrumentos de medición, incluyendo pinzas amperimétricas. La calibración garantiza que su equipo cumple con los estándares metrológicos, lo que se traduce en datos exactos para sus proyectos y decisiones técnicas.

Conclusión: La Pinza Amperimétrica como Aliado en sus Proyectos

La pinza amperimétrica es más que una simple herramienta; es un aliado estratégico para cualquier profesional que trabaje con electricidad. Su capacidad para medir corriente de forma segura y eficiente, junto con la garantía de precisión que ofrece la calibración, la convierte en un componente indispensable para el éxito de sus proyectos. En CERTIMET, estamos comprometidos con la excelencia en la metrología, brindándole el soporte necesario para que sus mediciones sean siempre confiables.

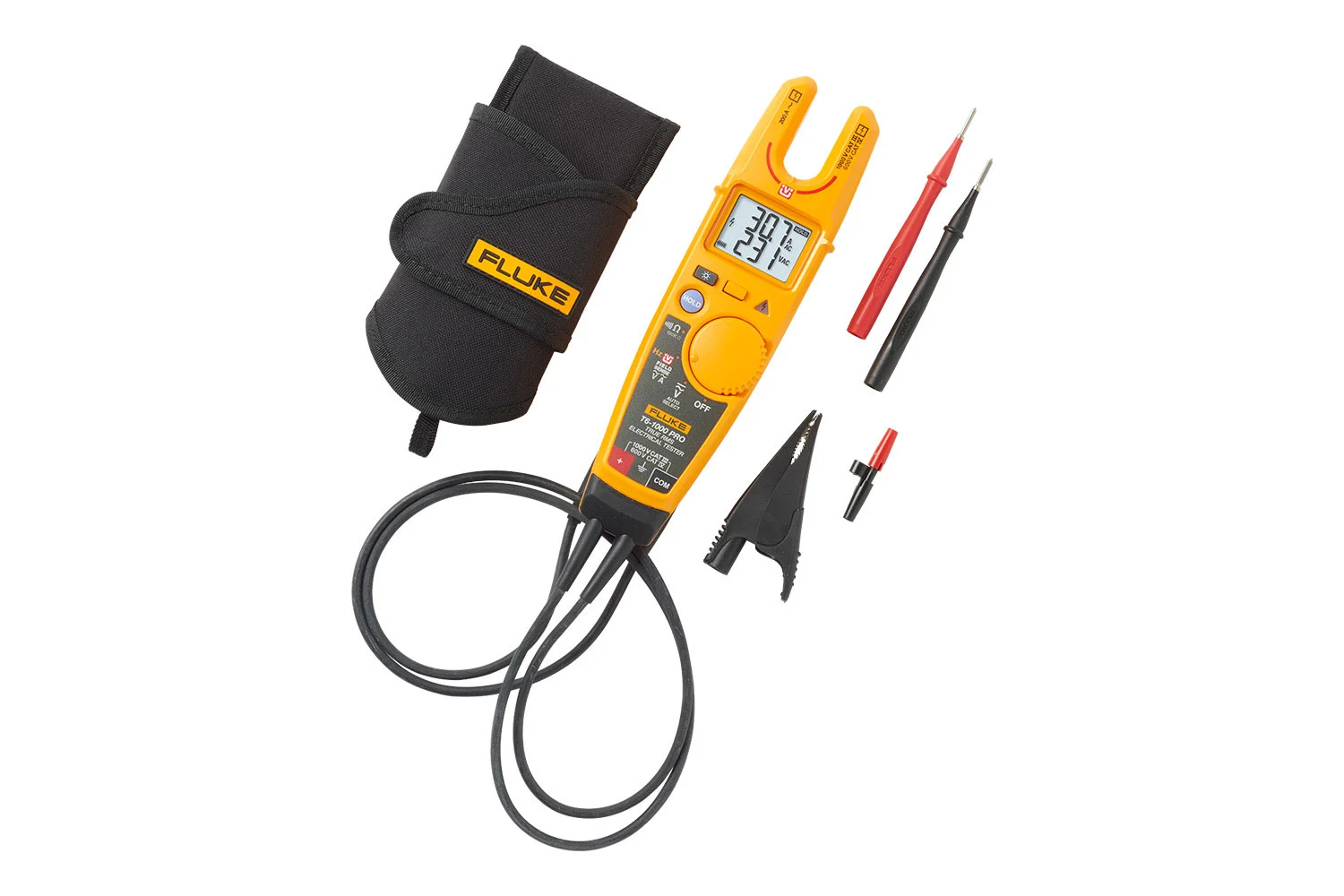

¿Qué es un Comprobador de Tensión?

Un comprobador de tensión es un instrumento diseñado para detectar la presencia de voltaje en un circuito o componente eléctrico. Su función principal es indicar si hay corriente eléctrica, permitiendo al usuario tomar las precauciones necesarias antes de manipular cualquier elemento. Estos dispositivos son compactos y fáciles de usar, lo que los convierte en una herramienta básica en cualquier caja de herramientas.

Tipos de Comprobadores de Tensión

Existen diversos tipos de comprobadores de tensión, cada uno con características y aplicaciones específicas:

1. Comprobadores de Tensión sin Contacto (Detectores de Tensión).- Estos dispositivos detectan la tensión sin necesidad de contacto directo con el conductor. Funcionan mediante la detección del campo eléctrico generado por la corriente. Son ideales para una verificación rápida y segura, especialmente en situaciones donde el acceso directo es difícil o peligroso. Su principal ventaja es la seguridad que ofrecen al usuario.
2. Comprobadores de Tensión con Contacto (Polímetros o Multímetros).- Los multímetros, también conocidos como polímetros, son herramientas más versátiles que, además de medir tensión, pueden medir corriente, resistencia y otras magnitudes eléctricas. Requieren contacto directo con el circuito para realizar la medición. Ofrecen lecturas más precisas y detalladas, siendo esenciales para diagnósticos y verificaciones exhaustivas.
3. Comprobadores de Tensión Bipolares.- Estos comprobadores de tensión utilizan dos puntas de prueba para establecer contacto con el circuito. Son robustos y fiables, a menudo incorporando indicadores visuales y acústicos para señalar la presencia de tensión. Son ampliamente utilizados en entornos industriales y de mantenimiento por su durabilidad y precisión.

Características Clave de un Buen Comprobador de Tensión

Al seleccionar un comprobador de tensión, es importante considerar ciertas características para asegurar su eficacia y seguridad:

• Rango de Medición: Debe cubrir las tensiones con las que se trabajará habitualmente.
• Indicadores: La presencia de indicadores visuales (LEDs) y acústicos mejora la seguridad y la facilidad de uso.
• Categoría de Seguridad (CAT): Es crucial que el dispositivo cumpla con las normativas de seguridad eléctrica pertinentes (por ejemplo, CAT III o CAT IV) para proteger al usuario de sobretensiones.
• Resistencia y Durabilidad: Un diseño robusto garantiza una larga vida útil, especialmente en entornos de trabajo exigentes.
• Funciones Adicionales: Algunos modelos ofrecen funciones como prueba de continuidad, detección de fase o linterna integrada, lo que aumenta su versatilidad.

Aplicaciones del Comprobador de Tensión

El comprobador de tensión es una herramienta indispensable en una amplia gama de aplicaciones:

• Verificación de Ausencia de Tensión: Antes de realizar cualquier trabajo en una instalación eléctrica, es fundamental asegurarse de que no hay tensión presente.
• Identificación de Fases: Permite distinguir entre fase, neutro y tierra en un circuito.
• Diagnóstico de Fallas: Ayuda a localizar problemas en cables, enchufes o interruptores.
• Mantenimiento Preventivo: Contribuye a la detección temprana de anomalías en sistemas eléctricos.
• Instalaciones Eléctricas: Esencial durante la instalación y puesta en marcha de nuevos sistemas.

La Importancia de la Calibración en Comprobadores de Tensión

Para garantizar la fiabilidad y precisión de cualquier instrumento de medición, incluida la calibración de comprobadores de tensión, es fundamental someterlo a un proceso de calibración regular. En CERTIMET, nuestro laboratorio de metrología y calibración, acreditado por INACAL, asegura que sus equipos de medición, incluyendo los comprobadores de tensión, operen dentro de los estándares de precisión requeridos. Esto no solo garantiza la exactitud de las mediciones, sino que también contribuye a la seguridad operativa y al cumplimiento de las normativas.

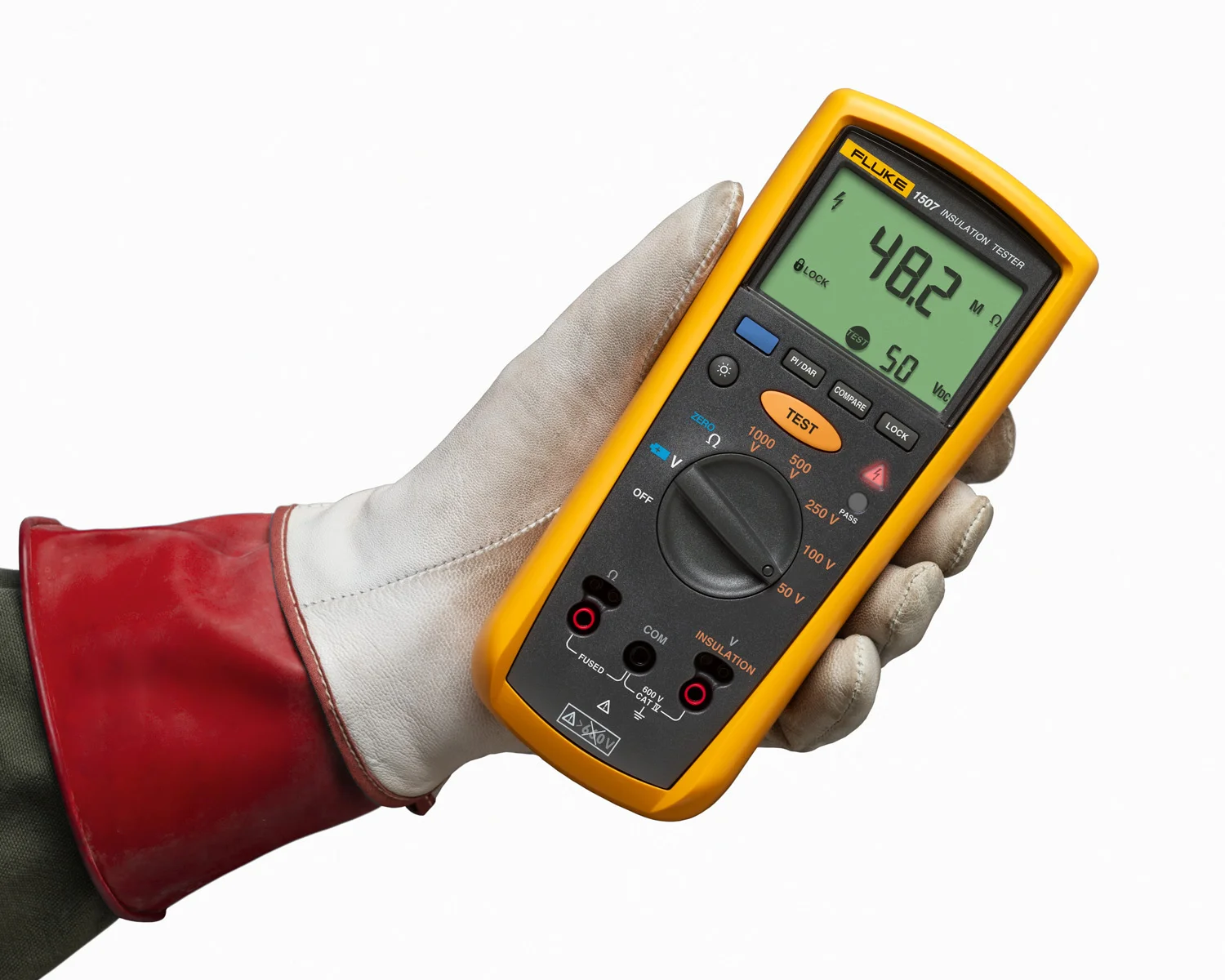

¿Qué es un Medidor de Aislamiento?

Un medidor de aislamiento es un dispositivo electrónico diseñado para medir la resistencia de aislamiento de un conductor o equipo eléctrico. Su función principal es aplicar un voltaje de prueba elevado (generalmente en el rango de 500V a 10,000V) y medir la corriente resultante. A partir de estos valores, calcula la resistencia de aislamiento en megaohmios (MΩ) o gigaohmios (GΩ). Una resistencia de aislamiento baja indica un deterioro del material aislante, lo que puede llevar a fugas de corriente, cortocircuitos y riesgos de electrocución.

Principio de Funcionamiento del Medidor de Aislamiento

El funcionamiento de un medidor de aislamiento se basa en la Ley de Ohm. Al aplicar un voltaje de CC conocido a través del aislamiento y medir la pequeña corriente que fluye a través de él, el instrumento puede determinar la resistencia. Cuanto mayor sea la resistencia, mejor será el aislamiento. Los medidores modernos incorporan microprocesadores para realizar cálculos complejos y ofrecer funciones adicionales como la medición del índice de polarización (PI) y la relación de absorción dieléctrica (DAR), que proporcionan información más detallada sobre el estado del aislamiento.

Aplicaciones Esenciales del Medidor de Aislamiento

El medidor de aislamiento tiene un amplio rango de aplicaciones en diversos sectores, siendo una herramienta vital para la seguridad y el mantenimiento.

1. Mantenimiento Predictivo y Preventivo.- La medición regular del aislamiento permite detectar el deterioro de los materiales aislantes antes de que ocurra una falla. Esto es crucial para el mantenimiento predictivo en motores, transformadores, cables y otros equipos eléctricos, evitando paradas inesperadas y costosas reparaciones.
2. Verificación de Instalaciones Eléctricas.- Antes de la puesta en marcha de nuevas instalaciones o después de modificaciones, es imprescindible verificar la calidad del aislamiento. El medidor de aislamiento asegura que las instalaciones cumplen con las normativas de seguridad y que no existen defectos ocultos que puedan comprometer su operación.
3. Diagnóstico de Fallas.- Cuando se presenta una falla eléctrica, el medidor de aislamiento es una herramienta invaluable para localizar el punto exacto del problema. Permite identificar aislamientos dañados en cables subterráneos, bobinados de motores o transformadores, agilizando el proceso de reparación.
4. Control de Calidad en Fabricación.- En la industria manufacturera, los medidores de aislamiento se utilizan para garantizar la calidad de los componentes eléctricos y electrónicos. Aseguran que los productos cumplen con los estándares de aislamiento requeridos antes de salir al mercado.

Consideraciones al Elegir un Medidor de Aislamiento

Al seleccionar un medidor de aislamiento, es importante considerar el rango de voltaje de prueba, la precisión, las funciones adicionales (PI, DAR), la robustez y la facilidad de uso. Para aplicaciones críticas, es recomendable optar por equipos calibrados por laboratorios acreditados, como los que ofrecen servicios de metrología y calibración bajo la acreditación de INACAL, garantizando la fiabilidad de las mediciones.

Conclusión

El medidor de aislamiento es una herramienta fundamental para la seguridad eléctrica y la eficiencia operativa. Su correcta utilización y la interpretación de sus resultados son clave para el mantenimiento de sistemas eléctricos confiables y seguros. Invertir en un buen medidor de aislamiento y en su calibración periódica es una decisión estratégica para cualquier empresa que dependa de la energía eléctrica.

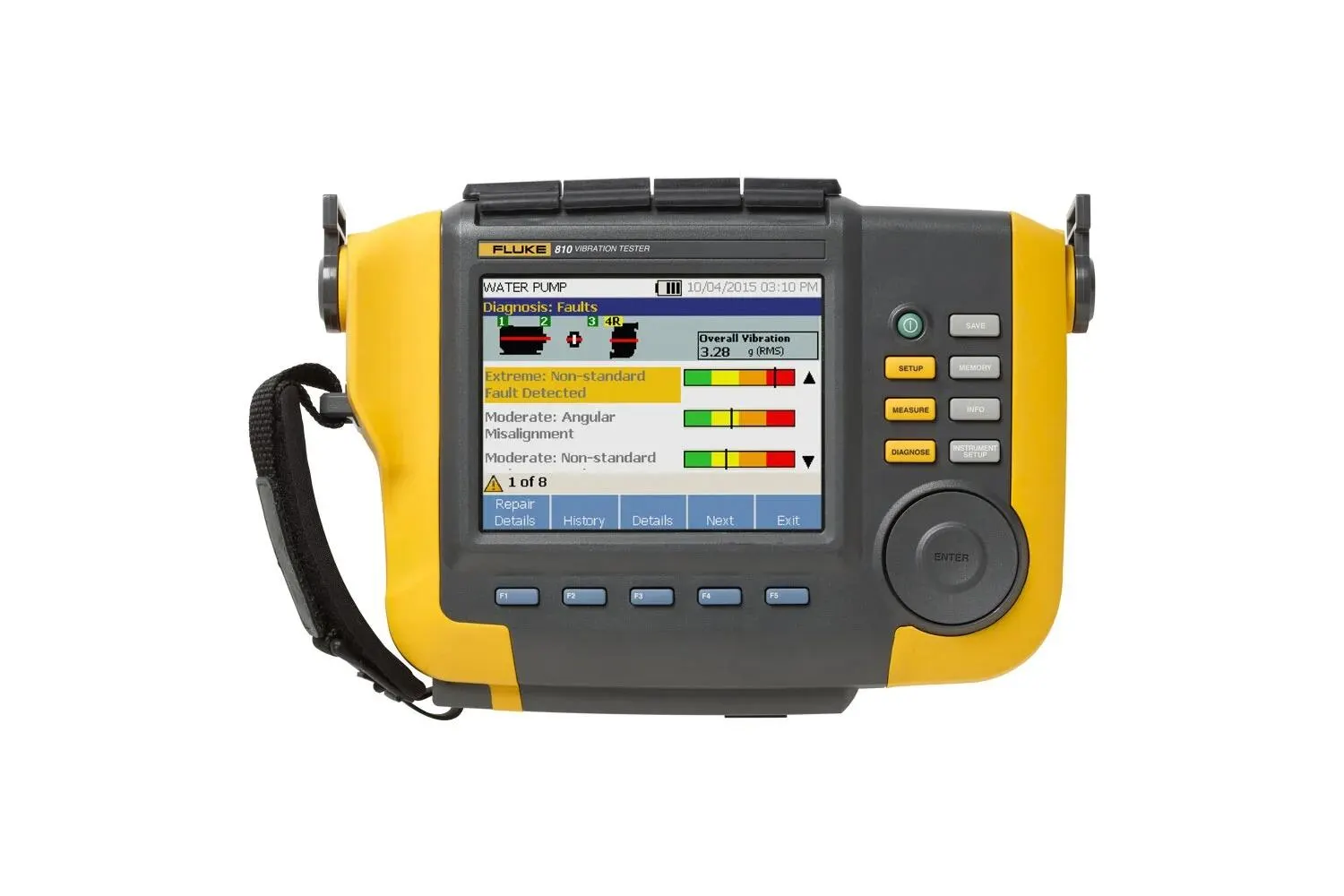

¿Qué es un Analizador de Vibraciones?

Un analizador de vibraciones es un instrumento de alta precisión diseñado para medir, registrar y analizar las vibraciones mecánicas generadas por la maquinaria industrial. Estas vibraciones son, en esencia, movimientos oscilatorios que pueden indicar el estado de salud de un equipo. Al igual que un médico utiliza un estetoscopio para escuchar el corazón, nuestros técnicos emplean estos analizadores para «escuchar» la maquinaria y detectar anomalías antes de que se conviertan en fallas costosas.

¿Qué Mide un Analizador de Vibraciones?

El analizador de vibraciones mide diversas características de las vibraciones, proporcionando una visión detallada del comportamiento dinámico de los equipos. Principalmente, se enfoca en:

• Amplitud: Representa la magnitud del movimiento vibratorio. Una amplitud elevada puede indicar un problema grave.
• Frecuencia: Indica la velocidad a la que ocurren las vibraciones. Las frecuencias específicas suelen asociarse con tipos particulares de fallas, como desequilibrio, desalineación o problemas en rodamientos.
• Fase: Describe la posición relativa de la vibración en un momento dado, lo cual es crucial para identificar desalineaciones o holguras.

Estos parámetros se combinan para crear un «perfil de vibración» que nuestros expertos interpretan para diagnosticar el estado de la máquina.

¿Cómo funciona un analizador de vibraciones?

El funcionamiento de un analizador de vibraciones se basa en la captura y procesamiento de datos. A continuación, detallamos sus pasos clave:

1. Captura de datos: Un sensor, generalmente un acelerómetro, se adhiere a la superficie de la máquina. Este sensor convierte la energía mecánica de la vibración en una señal eléctrica proporcional.
2. Digitalización: La señal analógica generada por el sensor es convertida a un formato digital por el analizador. Esto permite su procesamiento y almacenamiento.
3. Análisis de Señal: El corazón del analizador de vibraciones reside en su capacidad para aplicar algoritmos complejos, como la Transformada Rápida de Fourier (FFT), para descomponer la señal de vibración en sus componentes de frecuencia. Esto se representa en un espectro de frecuencia, donde cada pico corresponde a una frecuencia específica y su amplitud indica la intensidad de esa vibración.
4. Diagnóstico y predicción: Nuestros ingenieros, con su vasta experiencia, interpretan estos espectros y tendencias para identificar patrones que sugieren fallas incipientes. Por ejemplo, un pico prominente a la frecuencia de rotación del eje podría indicar un desequilibrio, mientras que múltiples picos a frecuencias armónicas podrían señalar una desalineación.

Beneficios de la Monitorización con Analizador de Vibraciones

La implementación de un programa de mantenimiento predictivo utilizando un analizador de vibraciones ofrece múltiples ventajas para nuestros clientes:

• Reducción de Tiempos de Inactividad: Al detectar problemas antes de que escalen, se pueden programar intervenciones de mantenimiento en momentos convenientes, minimizando paradas no planificadas.
• Optimización de Costos de Mantenimiento: Se evita el reemplazo prematuro de componentes y se reduce la necesidad de reparaciones de emergencia, que suelen ser más costosas.
• Extensión de la Vida Útil de los Equipos: Un mantenimiento proactivo asegura que la maquinaria opere en condiciones óptimas, prolongando su vida útil y maximizando su retorno de inversión.
• Mejora de la Seguridad Operacional: Al mantener los equipos en buen estado, se reduce el riesgo de fallas catastróficas que podrían comprometer la seguridad del personal y las instalaciones.

En CERTIMET, estamos comprometidos con la excelencia y la innovación. Permítanos ayudarlo a optimizar el rendimiento de su maquinaria a través de nuestras soluciones avanzadas de mantenimiento predictivo, donde el analizador de vibraciones es una herramienta clave para su éxito.

¿Qué es el Análisis de Vibraciones?

El análisis de vibraciones es una técnica de mantenimiento predictivo que se enfoca en la monitorización de la salud de la maquinaria rotativa. Consiste en la medición y el estudio de las vibraciones que emiten los equipos durante su funcionamiento normal. Cada máquina, al operar, genera un patrón de vibración característico. Cualquier desviación de este patrón puede indicar la presencia de un fallo incipiente o un desgaste.

¿Por qué es Crucial el Análisis de Vibraciones?

La implementación de un programa de análisis de vibraciones ofrece múltiples beneficios. Permite:

• Anticipar fallos: Detectar problemas antes de que se conviertan en averías costosas.
• Reducir tiempos de inactividad: Planificar las reparaciones y el mantenimiento de forma proactiva.
• Optimizar la vida útil de los activos: Intervenir a tiempo para corregir anomalías y prolongar la vida útil de la maquinaria.
• Disminuir costos de mantenimiento: Evitar reparaciones mayores y paradas no programadas.
• Mejorar la seguridad: Prevenir fallos catastróficos que puedan poner en riesgo al personal o las instalaciones.

¿Cómo Realizamos el Análisis de Vibraciones en Certimet?

Nuestro proceso de análisis de vibraciones se lleva a cabo con precisión y profesionalismo, utilizando analizadores de vibraciones de alta tecnología.

1. Recolección de Datos con el Analizador de Vibraciones

Inicialmente, nuestros técnicos especializados utilizan un analizador de vibraciones para recopilar datos de vibración de los puntos clave de su maquinaria. Estos puntos suelen ser rodamientos, carcasas de motores, bombas y cajas de engranajes. Se emplean sensores, como acelerómetros, que convierten la energía mecánica de la vibración en señales eléctricas.

2. Procesamiento y Análisis de las Señales

Una vez recolectados, los datos de vibración son procesados ​​y analizados mediante software especializado. Se utilizan diversas técnicas, como el análisis en el dominio del tiempo y el dominio de la frecuencia (FFT – Transformada Rápida de Fourier), para identificar patrones y componentes específicos de la vibración. Esto nos permite determinar la causa raíz de cualquier anomalía.

3. Diagnóstico y Recomendaciones

Con base en el análisis, nuestros expertos emiten un diagnóstico preciso sobre el estado de su maquinaria. Se identifican problemas como desequilibrios, desalineaciones, holguras mecánicas, fallos en rodamientos, problemas de engranajes, resonancias o problemas eléctricos. Posteriormente, se elaboran recomendaciones claras y accionables para el mantenimiento correctivo o preventivo.

Aplicaciones del Análisis de Vibraciones

El análisis de vibraciones es aplicable a una amplia gama de equipos industriales, incluyendo:

• Motores eléctricos
• Bombas
• Ventiladores
• Compresores
• Cajas de engranajes
• Turbinas
• Generadores

En CERTIMET, estamos comprometidos con la excelencia en el mantenimiento predictivo. Confíe en nuestros servicios de análisis de vibraciones para optimizar el rendimiento y la confiabilidad de su maquinaria.
